Penerangan: Kabel XLPE Voltan Tinggi Kabel Kuasa Elektrik bertebat XLPE
Spesifikasi eksport panas: 240mm, 300mm2, 400mm2, 630mm2
Penggunaan Kabel XLPE Voltan Tinggi
Kabel kuasa HV boleh digunakan untuk loji kuasa dan pencawang. Ia sesuai digunakan dalam talian penghantaran dan pengagihan kuasa dengan voltan frekuensi kuasa undian 48/66kV, 64/110kV, 76/132kV
Jenis nama Kabel XLPE Voltan Tinggi
YJLW02: sarung dalam aluminium beralun, Jaket PVC
YJLW03: sarung dalam aluminium beralun, Jaket PE
YJQ02: Sarung dalam plumbum, Jaket PVC
YJQ03: Sarung dalam plumbum, Jaket PE
Standard: GB/T 11017,IEC 60840
Produk ini oleh GB11017"voltan terkadar 110 kV kuprum, Kabel kuasa XLPE teras aluminium" dan IEC60840"voltan terkadar 30 kV hingga 150kV penebat kabel kuasa ujian pek sesak" standard.
Menggunakan ciri
Voltan frekuensi kuasa undian U0/U: 48/66kV,64/110kV,76/132kV.
Maks. suhu operasi berterusan konduktor yang dibenarkan: 90ºC.
Maks. suhu litar pintas pengalir hendaklah tidak melebihi 250ºC(tempoh maksimum 5s).
Suhu ambien di bawah pemasangan tidak boleh di bawah 0ºC.
Jejari lentur hendaklah tidak kurang daripada 25 kali diameter kabel.
Aplikasi& meletakkan tempat
Untuk meletakkan di dalam rumah, meletakkan di bawah tanah terus dikebumikan, dalam terowong, saluran, mampu menanggung daya mekanikal luaran dan daya tarikan tertentu.
Parameter teknikal:
Kawasan bahagian | Ketebalan Penebat | Ketebalan Sarung Logam | Ketebalan Sarung | Diameter Keseluruhan | Dikira Berat Kabel | Maks. Rintangan Konduktor DC pada 20°C |
No.x mm2 | mm | mm | mm | mm | kg/km | Ω/km |
48/66 kV | ||||||
1x185 | 14.5 | 2 | 4 | 68.3 | 5250 | 0.0991 |
1x240 | 14.5 | 2 | 4 | 76.7 | 5740 | 0.0754 |
1x300 | 14.5 | 2 | 4 | 79.1 | 6440 | 0.0601 |
1x400 | 14.5 | 2 | 4 | 82.3 | 7480 | 0.047 |
1x500 | 14.5 | 2 | 4 | 85.9 | 8750 | 0.0366 |
1x630 | 14.5 | 2 | 4 | 85.9 | 10360 | 0.0283 |
1x800 | 14.5 | 2 | 4 | 94.3 | 12260 | 0.0221 |
1x800 | 14.5 | 2 | 4 | 96.4 | 13790 | 0.0221 |
1x1000 | 14.5 | 2 | 4.5 | 102.8 | 15470 | 0.0176 |
1x1200 | 14.5 | 2 | 4.5 | 106.2 | 17580 | 0.0151 |
1x1400 | 14.5 | 2 | 5 | 110.4 | 20110 | 0.0129 |
1x1600 | 14.5 | 2 | 5 | 114.8 | 22510 | 0.0113 |
1x2000 | 14.5 | 2 | 5 | 121.8 | 27050 | 0.0009 |
64/110 kV | ||||||
1x240 | 19 | 2 | 4 | 85 | 7750 | 0.0754 |
1x300 | 18.5 | 2 | 4 | 86.1 | 8360 | 0.0601 |
1x400 | 17.5 | 2 | 4 | 86.9 | 9120 | 0.047 |
1x500 | 17 | 2 | 4 | 89.1 | 10260 | 0.0366 |
1x630 | 16.5 | 2 | 4.5 | 92.1 | 11750 | 0.0283 |
1x800 | 16 | 2 | 4.5 | 95 | 13520 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 16 | 2.3 | 4.5 | 105.4 | 16760 | 0.0176 |
1x1200 | 16 | 2.3 | 5 | 109.8 | 18900 | 0.0151 |
1x1400 | 16 | 2.3 | 5 | 114 | 21530 | 0.0129 |
1x1600 | 16 | 2.3 | 5 | 117.4 | 23930 | 0.0113 |
1x2000 | 16 | 2.3 | 5 | 124.4 | 27750 | 0.0009 |
127/220 kV | ||||||
1x300 | 27 | 2.4 | 5 | 112.5 | 10930 | 0.0601 |
1x400 | 27 | 2.4 | 5 | 118 | 11750 | 0.047 |
1x500 | 27 | 2.4 | 5 | 121.2 | 12880 | 0.0366 |
1x630 | 26 | 2.4 | 5 | 123 | 14320 | 0.0283 |
1x800 | 25 | 2.4 | 5 | 124.9 | 15720 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 24 | 2.6 | 5 | 129.4 | 20500 | 0.0176 |
1x1200 | 24 | 2.6 | 5 | 132.6 | 22810 | 0.0151 |
1x1400 | 24 | 2.6 | 5 | 136.8 | 25450 | 0.0129 |
1x1600 | 24 | 2.6 | 5 | 140.6 | 28050 | 0.0113 |
1x2000 | 24 | 2.8 | 5 | 147.5 | 32210 | 0.0009 |

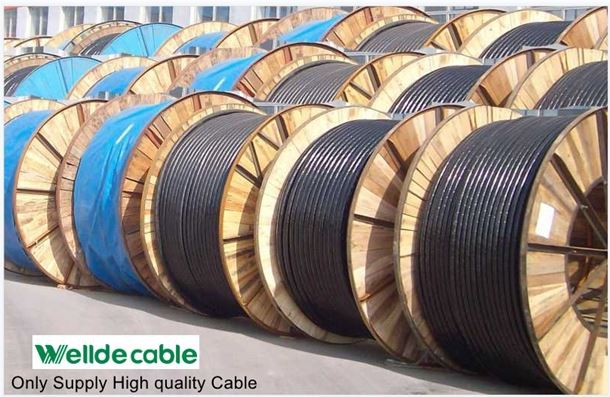

Pembungkusan Kabel XLPE Voltan Tinggi:
Drum kayu yang dirawat haba, Drum Kayu Keluli, atau Drum Keluli
Melukis untuk konduktor kuprum 110kv xlpe terlindung kabel kuasa HV
Spesifikasi:
1) 66KV -220kV XLPE bertebat/tembaga atau aluminium/aluminium beralun bersarung/PVC
Kabel Kuasa Bertebat XLPE 66-220kV Kualiti Tinggi-
Kabel kuasa bertebat XLPE 66KV-220kV;
Pembinaan:
Konduktor: konduktor tembaga, Atau konduktor aluminium
Penebat XLPE, sarung aluminium beralun, sarung luar PVC / PE,
kabel kuasa kalis air membujur
2) Penebat XLPE, sarung aluminium beralun, sarung luar PVC / PE,
kabel kuasa kalis air membujur
3) Penebat XLPE, sarung aluminium beralun, sarung luar PVC / PE,
kabel kuasa
4) Penebat XLPE, sarung aluminium beralun, sarung luar PVC / PE,
kabel kuasa tahan api
